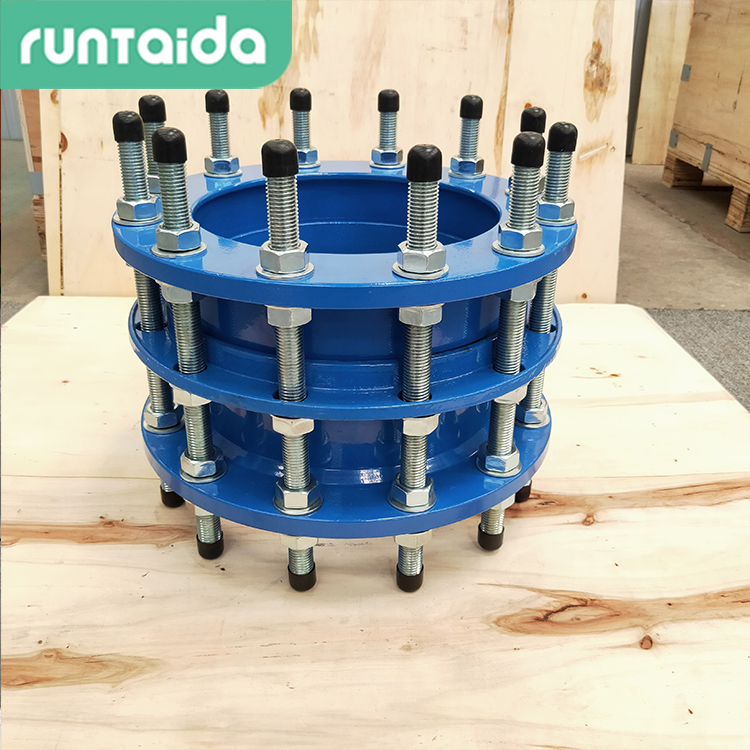

雙法蘭傳力接頭
- 品牌 潤泰達
- 型號 GB12465
傳力接頭又叫雙法蘭傳力接頭、單法蘭傳力接頭、可拆式傳力接頭、伸縮節、補償器、伸縮器、伸縮接頭。是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，而且對泵、閥門等設備起到保護作用。
本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
傳力接頭是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有位移量，方便安裝?？沙惺芄芫€的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到保護作用。
產品使用范圍
1.因為該系列產品屬金屬制造品，其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，常被應用于電力，冶金。
2.給排水和污水處理等行業，主要作用于水泵與閥門和管道之間的連接。
3.它在管道運行中有多向位移作用，可以緩解管道運行中的盲板推力，對管道起到保護作用，特別是對管道的安裝和維修提供了便利，但是在水泵出口處和管道轉角處應采用傳力接頭，因為傳力接頭通過傳力螺栓（即全絲螺栓）能把啟泵時的盲板推力傳導到泵和管道各部位，避免推力集中于管道或泵的近端發生沖擊力損傷設備。
|
公稱通徑 |
管子外徑 |
法蘭連接尺寸 |
總長 |
安裝尺寸 |
伸縮量 |
重量/ |
||||
|
法蘭外徑 |
螺栓孔中心 |
螺栓孔 |
||||||||
|
n/個 |
do |
min |
max |
|||||||
|
65 |
76 |
160 |
130 |
4 |
420 |
180 |
40 |
11.8 |
||
|
80 |
89 |
190 |
150 |
18 |
460 |
13.5 |
||||
|
100 |
114 |
210 |
170 |
18.6 |
||||||
|
125 |
140 |
240 |
200 |
8 |
23.8 |
|||||
|
150 |
168 |
265 |
225 |
30.4 |
||||||
|
200 |
219 |
320 |
280 |
36.9 |
||||||
|
250 |
273 |
375 |
335 |
12 |
49.6 |
|||||
|
300 |
325 |
440 |
395 |
22 |
485 495 |
445 |
195 |
50 |
61.5 |
|
|
350 |
377 |
490 |
445 |
79.3 |
||||||
|
400 |
426 |
540 |
495 |
16 |
91.2 |
|||||
|
450 |
480 |
595 |
550 |
104.1 |
||||||
|
500 |
530 |
645 |
600 |
20 |
123.2 |
|||||
|
600 |
630 |
755 |
705 |
26 |
510 |
465 |
215 |
169.8 |
||
|
700 |
720 |
860 |
810 |
24 |
208.9 |
|||||
|
800 |
820 |
975 |
920 |
30 |
540 |
380 |
320 |
60 |
346.I |
|
|
900 |
920 |
1075 |
1020 |
380.6 |
||||||
|
1000 |
1020 |
1175 |
1120 |
28 |
438.8 |
|||||
|
1200 |
1220 |
1405 |
1340 |
32 |
33 |
580 |
400 |
340 |
646.7 |
|
|
1400 |
1420 |
1630 |
1560 |
36 |
36 |
843.6 |
||||
|
1600 |
1620 |
1830 |
1760 |
40 |
600 |
410 |
350 |
1189.7 |
||
|
1800 |
1820 |
2045 |
1970 |
44 |
39 |
1394.8 |
||||
|
2000 |
2020 |
2265 |
2180 |
48 |
42 |
660 |
430 |
370 |
1665.5 |
|
|
2200 |
2220 |
2475 |
2390 |
52 |
2056.7 |
|||||
|
2400 |
2420 |
2685 |
2600 |
56 |
2350.1 |
|||||
|
2600 |
2620 |
2905 |
2810 |
60 |
48 |
750 |
490 |
410 |
80 |
2720.4 |
|
2800 |
2820 |
3115 |
3020 |
64 |
3053.2 |
|||||
|
3000 |
3020 |
3315 |
3220 |
68 |
3460.3 |
|||||
|
3200 |
3220 |
3525 |
3430 |
72 |
3912.6 |
|||||
